Szélessége: 10 m
Hosszúsága: 42 vagy 53 m (egykamrás változata)
Gerinc Magassága: 4,4 m
Belső átjárhatóság: 3 m
Bordák osztása: 1,5 m

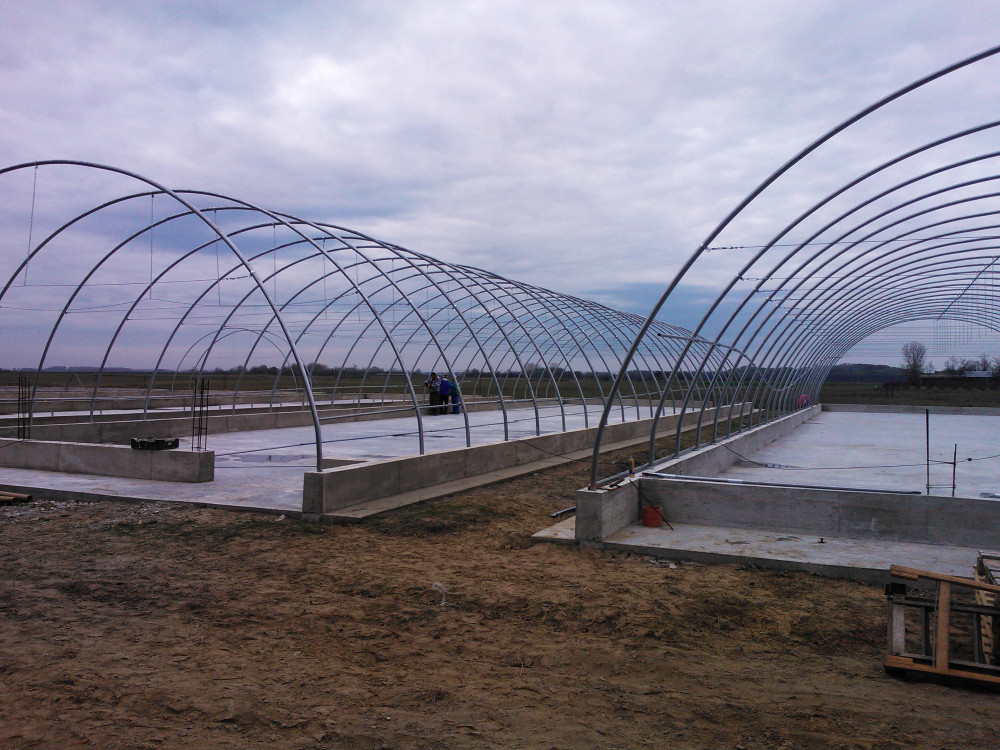

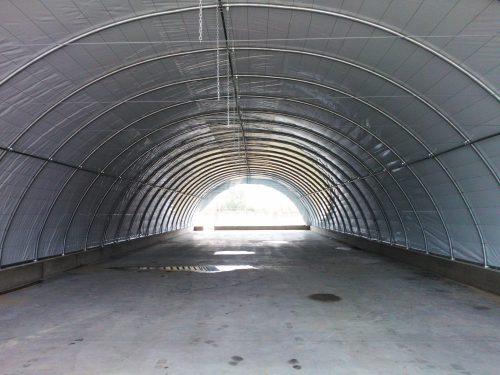

A 10 méter fesztávolságú egység felső ív szerkezete körívelt vonalkövetéssel, kétcolos horganyzott acélcsőből készül, ív összekötő merevítéssel. A borda összekötő drótkötél feszítésű, valamint borda középen egy függőleges lánc a drótkötélre.
Bordák osztása a terhelés miatt 1,5 méter.
Az ívek felfogatása a pontalapba, vagy lábazatba előre betonozott indító elemekre illesztéssel és csavarozásával történik.
Merevítése az első és utolsó borda közti viharfogó rudazattal és hosszanti három futó csővel történik. A merevítéshez tartozik a hosszára futó drót sor a bordák külső részén. Ez a szigetelést is merevíti.

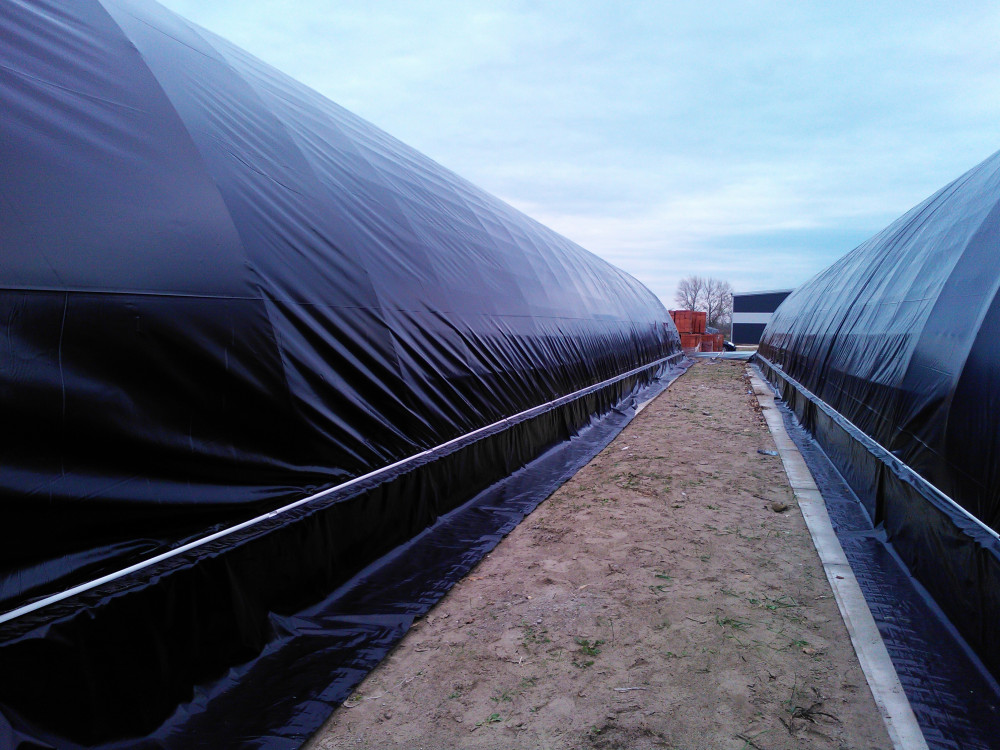

Fóliarögzítés a talajszinten végig futó acél és alumíniumprofillal, valamint a kezdő, - befejező íven rögzítő sínnel történik. Az új típusoknál már iker, távtartóval kialakított rendszer van, hogy a szigetelés teljes vastagságban legyen a rögzítésnél is.
Borítása választható:
A palást két rétegben tartós fólia, amely UV tartóssága 3 év, vagy ponyva. NGF-BP-600 jelzésű, (BTL-24A) származási hely USA. A külső és a belső réteg fehér színű.

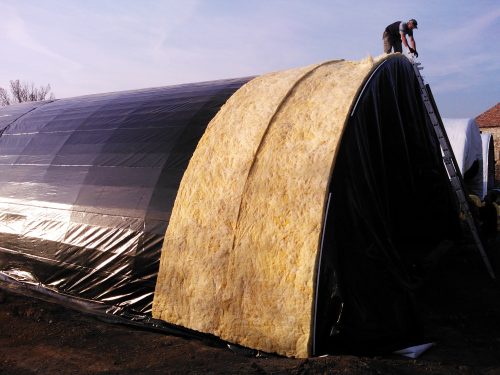

A rétegek közé 10 cm + 10 cm, összesen 20 cm Knauf Unifit 035 üveggyapot vagy annak megfelelő hőszigetelő kerül, hálós kasírozással erősítve. Végfal 10 cm vastag szendvicspanel.

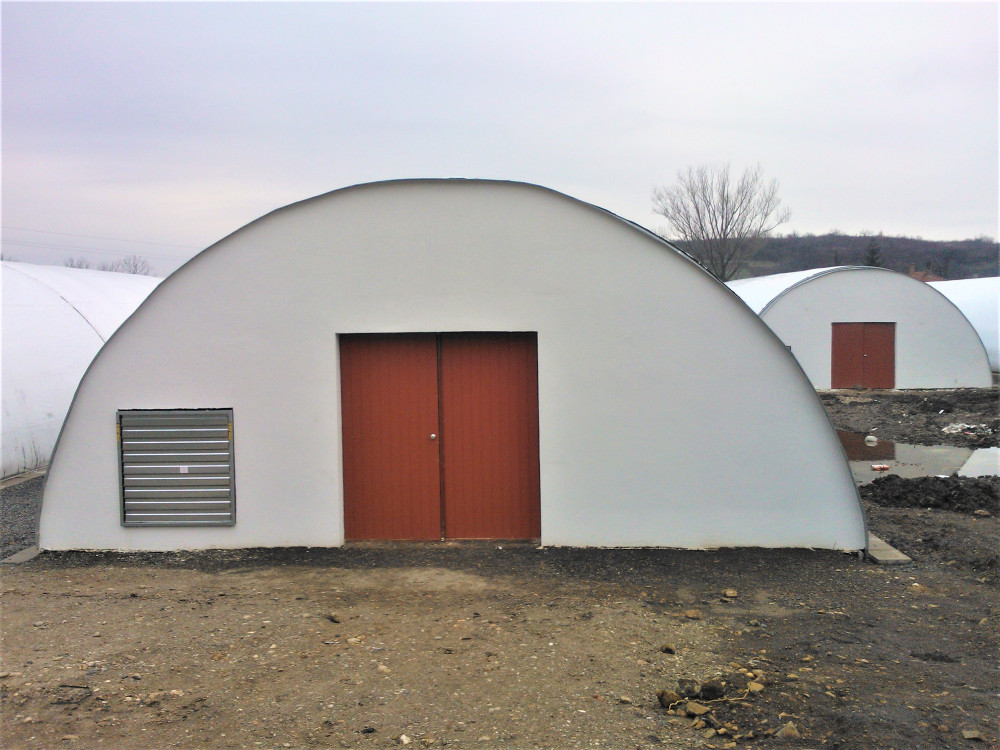

Az ajtók technológia szerint választhatóak. Javasolt az egyik végfalon a dupla ajtó, másikon a személy bejáró ajtó.
Gépészetnél a megszívó Axiál ventilátor, ellentétes oldalon a hűtő panel, légbeejtővel. Figyelem ne kérje, engedje senki, hogy a külső végfalba építsék be, hiszen télen elfagy!!
Párásítás (lehetőleg) nagy nyomású, ködképzővel.
Fűtési rendszer egyedi lehetőségekre kialakítva.
Elektromos rendszer, világítás IP 66!
